Stell dir vor, du stehst barfuß auf den nassen Fliesen im Badezimmer. In der einen Hand hältst du ein feuchtes Handtuch, mit der anderen greifst du nach dem Haartrockner, der an einer Steckdose neben der Dusche hängt. Klingt harmlos? Ist es aber nicht unbedingt. Wasser ist ein hervorragender Stromleiter, und ein kleiner Fehler in der Isolierung kann hier schnell lebensgefährlich werden. Genau deshalb schreibt der Gesetzgeber strenge Regeln für Fehlerstromschutzschalter in sogenannten Feuchträumen vor. Es geht nicht nur darum, dass die Sicherung fliegt, wenn zu viele Geräte laufen - es geht um deinen Schutz vor einem tödlichen Stromschlag.
In Österreich und Deutschland sind die Vorgaben klar geregelt, auch wenn sich die genauen Bezeichnungen der Normen leicht unterscheiden können. Für uns in Graz und Umgebung gilt primär die ÖVE-Norm (Österreichische Verband für Elektrotechnik), die eng mit den deutschen DIN-VDE-Normen harmonisiert ist. Der Kern bleibt gleich: Ohne korrekten FI-Schutz darfst du in Nassbereichen keine neuen Stromkreise installieren oder bestehende wesentlich verändern. Aber was genau bedeutet das für dein Projekt "Badezimmer-Sanierung"? Welche Schutzzonen musst du beachten? Und reicht ein einfacher FI-Schalter aus, oder brauchst du mehr?
Warum Feuchträume besonders gefährlich sind
Du fragst dich vielleicht: "Ist mein Wohnzimmer nicht genauso elektrisch belastet wie mein Bad?" Technisch gesehen ja, aber biologisch und physikalisch nein. Im trockenen Raum hast du eine hohe Hautwiderstandsfähigkeit. Sobald deine Haut jedoch durch Wasser oder Schweiß befeuchtet wird, sinkt dieser Widerstand drastisch. Ein Stromfluss von nur wenigen Milliampere, den du im trockenen Zustand kaum spürst, kann im feuchten Zustand bereits zu Herzrhythmusstörungen führen.

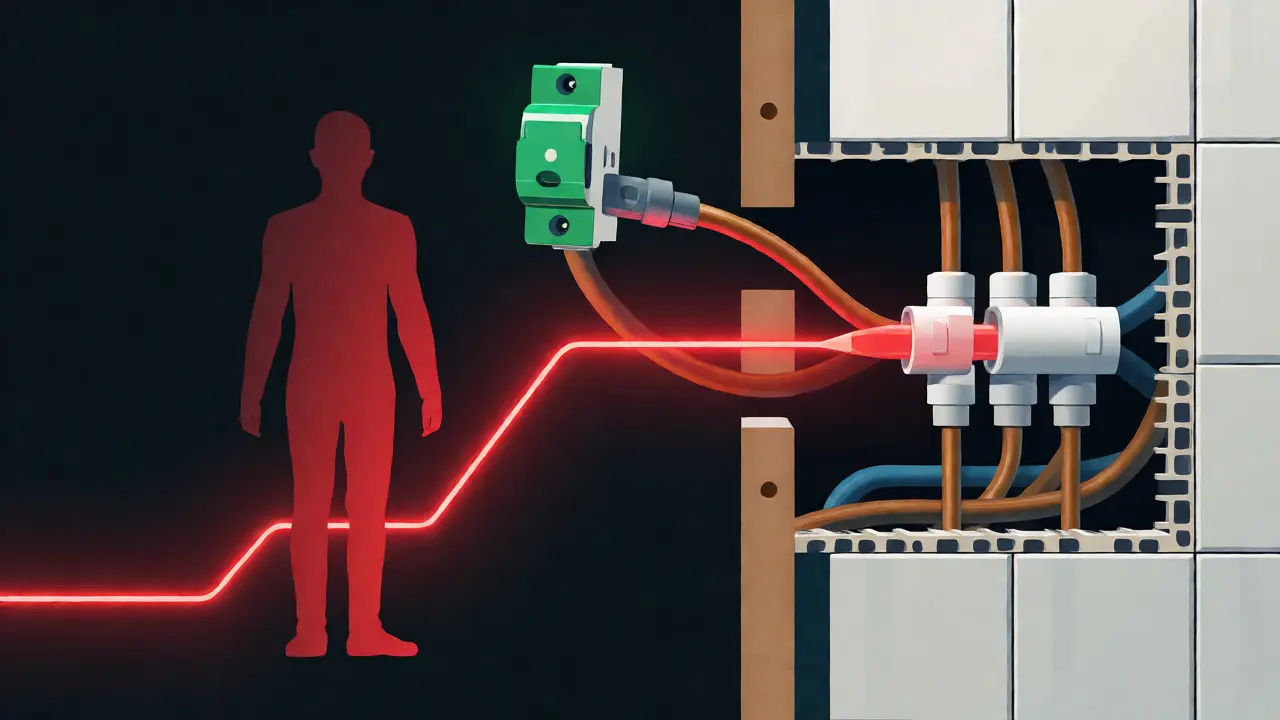

Der Fehlerstromschutzschalter, oft einfach FI genannt, ist dabei dein wichtigster Lebensretter. Er überwacht permanent den Stromkreis. Normalerweise fließt genauso viel Strom hin, wie zurückkommt. Sobald auch nur ein kleiner Teil des Stroms "verloren geht" - also über einen Umweg, zum Beispiel über deinen Körper zur Erde, abfließt -, erkennt der FI diesen Unterschied. Die Toleranzgrenze liegt bei maximal 30 mA. Das ist extrem empfindlich. Zum Vergleich: Ein herkömmlicher Leitungsschutzschalter (Sicherung) löst erst bei vielen Ampere aus. Der FI schaltet den Strom in Bruchteilen einer Sekunde ab, bevor es kritisch wird.
| Eigenschaft | Leitungsschutzschalter (LS) | FI-Schutzschalter (RCD) |
|---|---|---|
| Hauptzweck | Schutz vor Überlastung und Kurzschluss | Schutz vor Personenschäden durch Stromschlag |
| Auslösestrom | Ab ca. 6 A bis 16 A (je nach Typ) | Maximal 30 mA (0,03 A) |
| Einsatzort Pflicht | Alle Stromkreise im Haushalt | Feuchträume, Außenbereiche, neue Steckdosenkreise |
| Reaktionszeit | Millisekunden bis Sekunden (thermisch/magnetisch) | < 30 Millisekunden |
Die vier Schutzbereiche im Bad verstehen
Nicht jeder Quadratmeter im Badezimmer ist gleich sicher. Die Normen unterteilen den Raum in verschiedene Zonen, je nachdem, wie nah sie an Wasserquellen wie Duschen, Badewannen oder Waschbecken liegen. Diese Einteilung bestimmt, welche Elektrogeräte dort überhaupt stehen dürfen und welchen Schutzgrad sie haben müssen.
- Bereich 0: Das Innere der Duschwanne oder Badewanne. Hier darf gar nichts Elektrisches installiert werden, außer speziellen Niedervolt-Leuchten (max. 12 V), die extra dafür zugelassen sind.
- Bereich 1: Die Fläche direkt über der Wanne oder Dusche bis zu einer Höhe von 2,25 Metern. Auch hier ist Vorsicht geboten. Nur spezielle Geräte mit hohem Schutzgrad sind erlaubt.
- Bereich 2: Der Bereich, der 60 cm um die Bereiche 0 und 1 herumreicht, sowie die Zone über der Badewanne/Dusche. Hier gelten ebenfalls strenge IP-Vorgaben.
- Bereich 3: Alles außerhalb der ersten drei Zonen. Ab hier gelten die allgemeinen Vorschriften für Wohnräume, wobei der FI-Schutz trotzdem Pflicht bleibt, wenn der Stromkreis ins Bad führt.
Ein häufiger Fehler beim Selbermachen ist die falsche Platzierung von Steckdosen. Du darfst keine normale Steckdose in Bereich 1 oder 2 setzen. Wenn du dort Licht oder Anschlüsse brauchst, müssen diese entweder fest verbaut sein oder spezielle Schutzarten erfüllen. In Bereich 2 sind beispielsweise Leuchten mit der Schutzart IP44 meist zulässig, während in Bereich 1 oft schon IPX5 oder höher gefordert wird, da hier mit Strahlwasser gerechnet werden muss.
IP-Schutzarten: Was steht auf dem Gerät?
Du kennst das vielleicht: Auf der Verpackung deiner neuen Badleuchte steht "IP44". Aber was heißt das eigentlich? Die Abkürzung IP steht für "International Protection". Die erste Zahl gibt den Schutz gegen feste Fremdkörper (wie Staub) an, die zweite Zahl den Schutz gegen Wasser.
Für Feuchträume ist die zweite Ziffer entscheidend. IP44 bedeutet, dass das Gerät gegen Spritzwasser aus allen Richtungen geschützt ist. Das reicht für die meisten Steckdosen und Schalter in Bereich 2 oder 3 aus. Allerdings: Wenn du eine offene Dusche ohne Vorhang hast, die stark spritzt, könnte IP44 grenzwertig sein. Hier raten viele Fachleute zu IP65 oder sogar IP67, was vollständigen Schutz gegen Strahlwasser bzw. zeitweiliges Untertauchen bedeutet.
Beachte auch: Eine Steckdose mit Klappdeckel hat nicht automatisch IP44. Nur wenn sie geschlossen ist, erfüllt sie die Norm. Deshalb müssen solche Deckel immer intakt und leichtgängig sein. Ein kaputter Federmechanismus macht die Schutzart zunichte.
Normenlage: DIN VDE 0100-701 und ÖVE EN 60364
Wenn du in Österreich baust, schaust du am besten in die ÖVE EN 60364-Reihe, speziell Teil 701 (ähnlich der deutschen DIN VDE 0100-701). Diese Norm regelt die besonderen Anforderungen für Installationen in Räumen mit Badewanne oder Duschtasse. Seit einigen Jahren ist die Lage so, dass FI-Schutzschalter nicht nur für Bäder Pflicht sind, sondern generell für alle Steckdosen-Stromkreise mit Bemessungsströmen bis 32 A in Wohnungen. Das klingt kompliziert, ist aber praktisch sinnvoll: Es schützt Kinder, die in jede Steckdose fassen, ebenso wie Erwachsene in der Küche.
Wichtig ist die Unterscheidung zwischen Bestandsanlagen und Neubauten. Wenn du nur eine Glühbirne wechselst, passiert nichts. Sobald du aber einen neuen Stromkreis verlegst oder eine Steckdose versetzt, greift die Nachrüstpflicht. Dann muss der gesamte betroffene Stromkreis hinter einen FI geschaltet werden. Viele alte Häuser in Graz haben noch reine Schraubsicherungen oder LS-Automaten ohne FI im Bad. Das ist kein Verstoß gegen die "Bestandsschutz"-Regeln, solange nichts geändert wird. Aber wer saniert, muss nachrüsten.
Praxis-Tipps für die Installation
Elektrische Arbeiten im Bad sind nichts für Hobby-Elektriker ohne Messgerät. Warum? Weil du nicht sehen kannst, ob der FI wirklich funktioniert. Ein Drücktest-Knopf am FI zeigt zwar an, dass er mechanisch auslöst, aber nicht, ob die Auslösezeit korrekt ist oder ob der Strompfad zur Erde niederohmig genug ist.
Hier sind einige konkrete Empfehlungen für dein Projekt:
- Trennung der Stromkreise: Trenne den Lichtstromkreis vom Steckdosenstromkreis. So brennt das Licht weiter, wenn der FI wegen eines defekten Föhns auslöst. Du tappst nicht im Dunkeln auf nassen Fliesen.
- Kabelwahl: Nutze flexible Leitungen (H07V-K oder NYM-J), die für die Installation in Rohren geeignet sind. Achte darauf, dass die Kabelisolierung keine Beschädigungen durch scharfe Kanten in der Wand bekommt.
- Potenzialausgleich: Dies wird oft vergessen! Alle metallischen Teile im Bad (Armaturen, Badewanne, Heizkörper) müssen an den Potenzialausgleich angeschlossen werden. Das stellt sicher, dass alle leitfähigen Teile auf dem gleichen elektrischen Potential liegen. So kann kein Spannungsfeld entstehen, wenn ein Fehler auftritt.
- Keine Verteilerdosen in der Wand: Versuche, Zugentlastungen sauber zu arbeiten. Lose Kontakte hinter Fliesen sind schwer zu finden und können überhitzen.
Ein weiterer Punkt betrifft die Art des FI-Schalters. Es gibt AC-, A- und B-Typen. In modernen Haushalten mit LED-Lampen, Induktionsherden und Wechselrichtern erzeugen viele Geräte sogenannte Gleichfehlerströme. Ein alter AC-FI reagiert darauf möglicherweise nicht. Die Norm empfiehlt heute mindestens einen FI vom Typ A, besser Typ B oder F, um auch hochfrequente Störungen zuverlässig zu erkennen. Prüfe im Zweifel das Typenschild deines vorhandenen Schalters.
Wartung und Prüfung: Nicht warten, bis es knallt
Ein FI-Schalter ist kein Bauteil, das man einmal einbaut und vergisst. Er sollte regelmäßig geprüft werden. Der Testknopf am Gerät sollte mindestens halbjährlich gedrückt werden. Löst der Schalter nicht sofort aus, muss er ersetzt werden. Oft liegt das Problem aber tiefer: Korrosion an den Anschlussklemmen kann dazu führen, dass der Schalter träger reagiert oder gar nicht mehr auslöst.

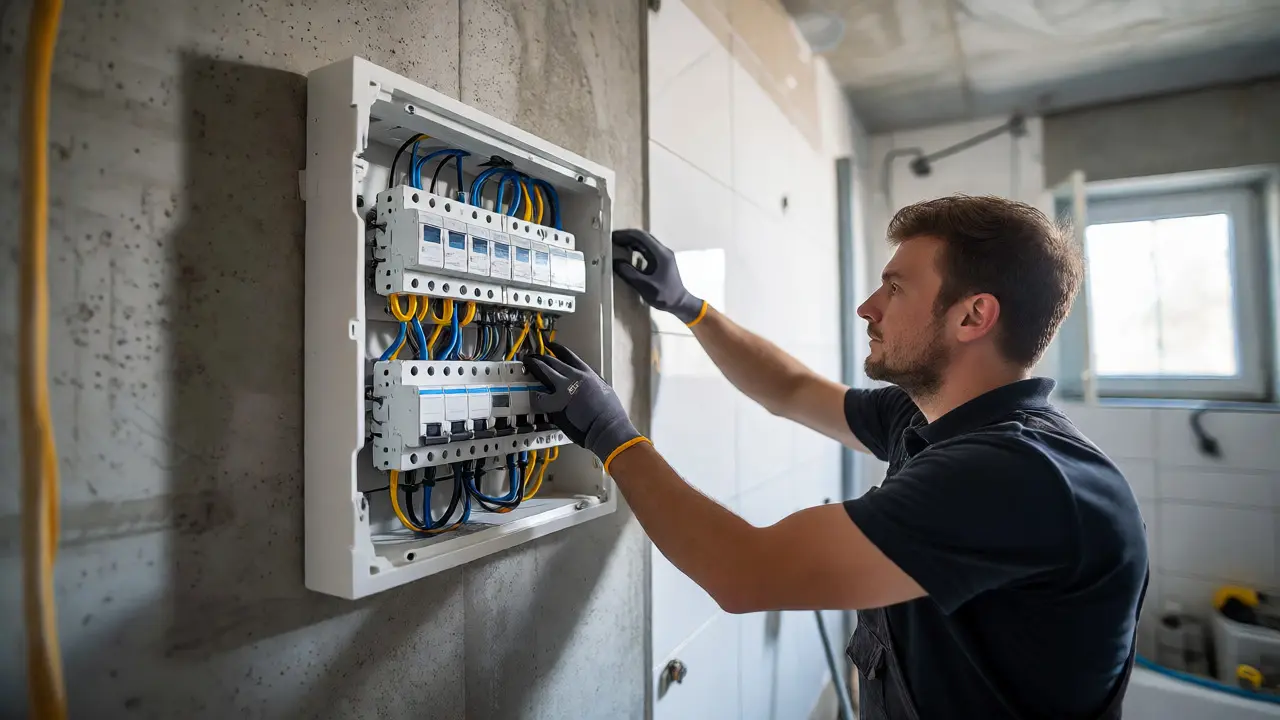

Professionelle Elektrofachkräfte nutzen spezielle Prüfgeräte, die nicht nur das Auslösen simulieren, sondern auch die tatsächliche Auslösezeit messen. Bei einer Anlage, die älter als 20 Jahre ist, lohnt sich eine solche Überprüfung besonders. In Mietwohnungen haftet der Vermieter für die Verkehrssicherheit der Elektroinstallation. Als Mieter solltest du Mängel wie wackelnde Steckdosen oder dunkel werdende Leuchten sofort melden, bevor sie zum Sicherheitsrisiko werden.
Zusammenfassend lässt sich sagen: Der Fehlerstromschutz in Feuchträumen ist keine bürokratische Schikane, sondern eine essenzielle Sicherheitsmaßnahme. Durch die Einhaltung der Schutzbereiche, die richtige Wahl der IP-Schutzarten und die korrekte Dimensionierung des FI-Schalters machst du dein Badezimmer zu einem sicheren Ort. Wenn du unsicher bist, ob deine aktuelle Installation den aktuellen Normen entspricht, hole dir einen Gutachter oder Elektriker. Die Kosten für eine kurze Überprüfung stehen in keinem Verhältnis zum Risiko eines elektrischen Unfalls.
Muss ich meine alten Steckdosen im Bad austauschen, wenn ich nur streiche?
Nein, solange du keine elektrischen Änderungen vornimmst, genießt die bestehende Installation Bestandsschutz. Streichen ist keine elektrische Änderung. Sobald du aber eine neue Steckdose setzt oder Kabel neu verlegst, greift die Nachrüstpflicht für den FI-Schutz und ggf. höhere IP-Anforderungen.
Was bedeutet IP44 genau für meine Badsteckdose?
IP44 bedeutet, dass die Steckdose gegen feste Fremdkörper größer als 1 mm (erste Ziffer 4) und gegen allseitiges Spritzwasser (zweite Ziffer 4) geschützt ist. Sie darf in Schutzbereich 2 installiert werden, sofern sie über einen funktionierenden Klappdeckel verfügt, der bei Nichtbenutzung geschlossen ist.
Kann ich einen FI-Schalter selbst einbauen?
Theoretisch ja, praktisch sollten Laien die Finger davon lassen. Der Einbau erfordert Kenntnisse über Lastverteilung, Selektivität und die korrekte Verkabelung im Sicherungskasten. Zudem muss die Funktion nach dem Einbau fachgerecht gemessen werden, was Spezialwerkzeug voraussetzt. Fehler hier können fatale Folgen haben.
Welcher FI-Typ ist für moderne Bäder empfohlen?
Für Bäder mit vielen elektronischen Geräten (LEDs, Waschmaschinen, Trockner) wird mindestens ein FI-Schalter vom Typ A empfohlen. Dieser erkennt sowohl sinusförmige als auch pulsierende Gleichfehlerströme. Noch sicherer sind Typ F oder B, die auch geglättete Gleichfehlerströme erkennen, wie sie von Frequenzumrichtern erzeugt werden.
Brauche ich im Keller auch einen FI-Schutz?
Ja, wenn der Keller als Feuchtraum klassifiziert ist oder wenn dort Steckdosen vorhanden sind, die für externe Geräte (Bohrmaschine, Rasenmäher) genutzt werden könnten. In Österreich und Deutschland ist der FI-Schutz für alle Steckdosenkreise bis 32 A in Wohnungen und ähnlichen Objekten vorgeschrieben, unabhängig davon, ob es ein "Nassraum" im Sinne der Badnorm ist.
