Stellen Sie sich vor, Sie stehen vor Ihrer frisch sanierten Fassade. Die Optik ist makellos, der Putz glatt wie ein Spiegel. Doch unter der Oberfläche lauern oft versteckte Probleme, die erst nach Jahren zu teuren Sanierungen führen. Die Deutsche Gesellschaft für Wärmeschutz (DGfW) schätzt, dass bis zu 70 % aller Schäden an Wärmedämm-Verbundsystemen (WDVS) auf Montagefehler zurückzuführen sind. Das ist keine Kleinigkeit. Es bedeutet, dass in den meisten Fällen nicht das Material versagt, sondern die Art und Weise, wie es angebracht wurde. Besonders kritisch wird es bei der Befestigung mit Dübeln und Schienen.
Warum passiert das so häufig? Weil viele Handwerker aus Zeitdruck oder mangelnder Schulung Standardabkürzungen nutzen, die in der Praxis fatale Folgen haben. Ein falsch gesetzter Dübel kann eine Wärmebrücke erzeugen. Eine schlecht montierte Sockelschiene führt dazu, dass Wasser hinter die Dämmung zieht. In diesem Artikel schauen wir uns genau an, worauf Sie achten müssen, um diese Fehler zu vermeiden. Wir gehen dabei von aktuellen Zulassungen und Praxiserfahrungen aus Graz und dem gesamten deutschsprachigen Raum aus.
Das Fundament: Warum die richtige Dübelwahl alles entscheidet
Bevor der erste Hammer schwangt, steht die Frage im Raum: Welcher Dübel passt zu welchem Untergrund? Hier trennt sich die Spreu vom Weizen. Viele glauben, ein Dübel sei ein Dübel. Das stimmt aber nicht. Die Wahl hängt massiv vom Baustoff ab, an dem gedübelt wird. Ist es Vollziegel, Porenbeton, Lochstein oder sogar Holz?
Für jede dieser Materialien gibt es spezifische Anforderungen. Bei Lochbaustoffen, etwa Hochlochziegeln, reicht ein normaler Schlagdübel oft nicht aus, weil er im Hohlraum keinen Halt findet. Hier sind spezielle Anker erforderlich, die sich hinter der Wand verkrallen oder verknoten. Ignorieren Monteure dies, hält die Dämmung zwar optisch, löst sich aber bei Windlasten langsam ab. Ein weiteres Problem ist die Tiefe. Zu kurz gedübelt bedeutet kein Halt; zu tief gedübelt kann den Dübel sprengen oder die Wirkung mindern. Die allgemeine bauaufsichtliche Zulassung (AbZ) Nr. 23.15-1511 von 2023 schreibt daher explizit vor, dass nur zugelassene Systeme verwendet werden dürfen, die für die jeweilige Windlastzone und den Untergrund geeignet sind.
Ein oft übersehener Aspekt ist die thermische Entkopplung. Moderne WDVS-Dübel, wie sie von Herstellern wie fischer oder EJOT angeboten werden, besitzen integrierte Teller oder Köpfe aus Kunststoff, die den Kontakt zum Metallstift minimieren. Das reduziert Wärmebrücken erheblich. Der Marktanteil solcher dübel mit integrierter Wärmebrückenreduzierung liegt bereits bei über 60 %. Wer hier spart, zahlt später mehr Heizkosten.
Schritt-für-Schritt-Anleitung zur fehlerfreien Dübelmontage
Die Theorie klingt einfach, doch die Praxis verlangt Präzision. Hier ist der Ablauf, der laut Fachliteratur und Herstellerangaben wie Baumit oder Brillux eingehalten werden muss:
- Untergrund vorbereiten: Die Fläche muss tragfähig, sauber und trocken sein. Lose Teile müssen entfernt werden.
- Dübelschema festlegen: Rechnen Sie die benötigte Anzahl pro Quadratmeter durch. Gehen Sie nicht von "Augenmaß" aus. Je höher das Gebäude und je windiger die Lage, desto mehr Dübel sind nötig. Standardwerte liegen oft zwischen 4 und 8 Dübeln pro m², können aber bei Randzonen deutlich höher sein.
- Bohren: Setzen Sie die Bohrlöcher rechtwinklig zur Wand. Bei Styropor-Platten ist Vorsicht geboten, um die Platte nicht zu beschädigen. Verwenden Sie Bohrmaschinen mit Drehgang bei harten Untergründen, niemals Schlagbohrmaschinen ohne Vorbohren bei empfindlichen Materialien.
- Tiefe kontrollieren: Das Bohrloch muss tiefer sein als der Dübel lang ist, damit Staub Platz hat. Aber die Einschraubtiefe des Nagels muss exakt stimmen. Zu wenig geht nicht, zu viel bringt nichts.

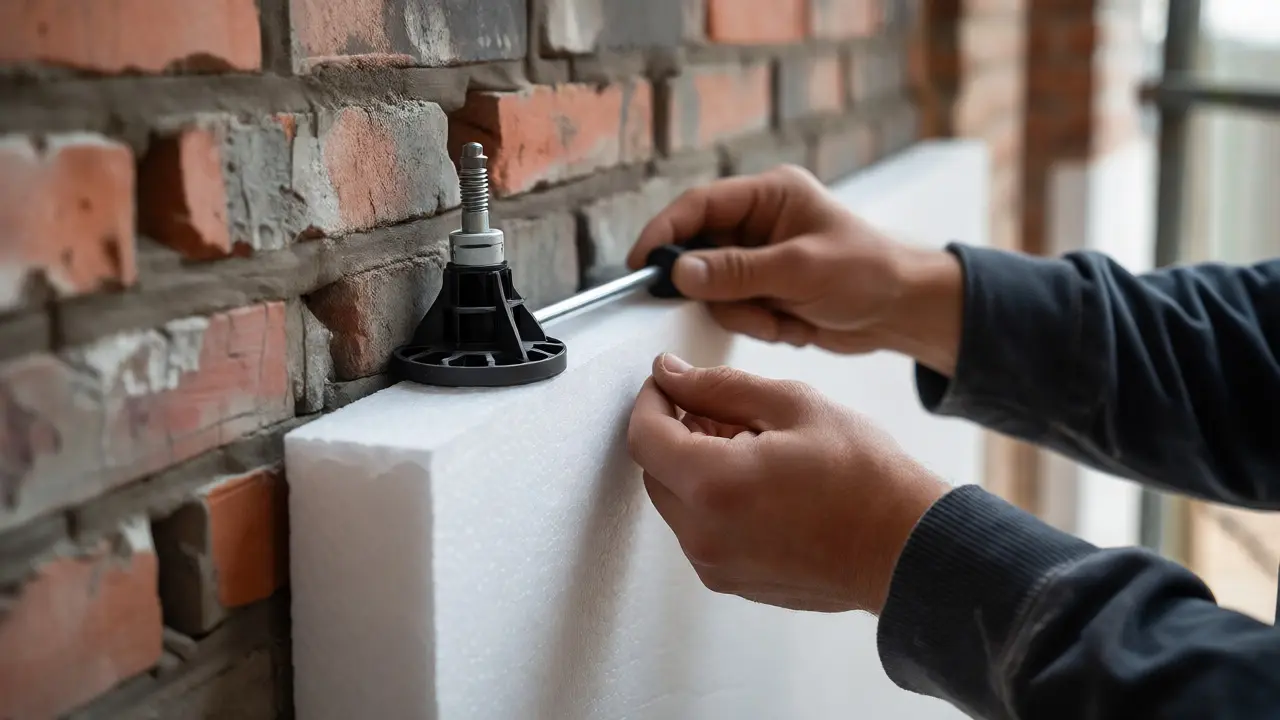

- Dübel setzen: Stecken Sie den Dübel ins Loch. Achten Sie darauf, dass er plan mit der Dämmplatte abschließt oder leicht versenkt wird, je nach Systemvorgabe.
- Nagel einschrauben/einschlagen: Bei Schlagdübeln wird der Nagel mit einem speziellen Werkzeug eingeschlagen. Bei Schraubdübeln (wie dem Quadroline® PU-MontageQuader) nutzen Sie einen TORX-T40-Bit. Ziehen Sie nie "nach Gefühl", sondern bis zum definierten Widerstand.
Ein häufiger Fehler beim Einschlagen ist das Verkanten des Dübels. Wenn der Dübel schief sitzt, drückt er später gegen den Putz oder erzeugt Unebenheiten. Prüfen Sie deshalb jeden Dübel visuell, bevor die nächste Schicht folgt.
Schienenmontage: Der unterschätzte Schwachpunkt am Sockel
Während Dübel die Fläche halten, übernehmen Schienen - insbesondere Sockelschienen - eine andere, ebenso wichtige Aufgabe. Sie bilden die Unterkante der Dämmung und schützen sie vor mechanischen Beschädigungen sowie vor aufsteigender Feuchtigkeit. Gleichzeitig dienen sie als Startpunkt für die erste Dämmplattenreihe.

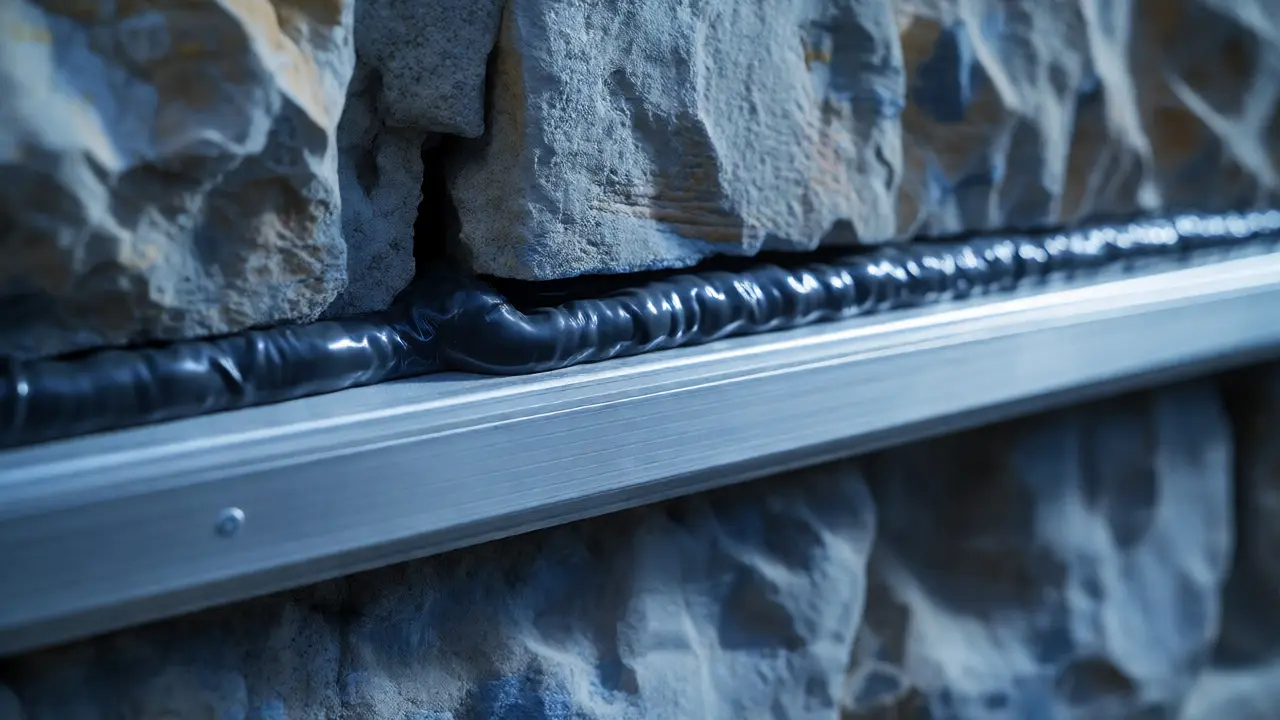

Hier passieren die meisten Fehler bei der Abdichtung. Die Sockelschiene muss dauerhaft elastisch abgedichtet werden. Spritzen Sie vor der Montage der Schiene eine dauerelastische Dichtmasse in den Bereich zwischen Schiene und Mauerwerk. Fehlt diese Dichtung, zieht Wasser kapillar in die Fuge. Im Winter gefriert es, dehnt sich aus und sprengt die Schiene oder den darunterliegenden Putz. Das sieht man oft erst Jahre später als Risse im Sockelbereich.
Auch die Befestigung der Schiene selbst ist kritisch. Halteleisten müssen mit zugelassenen Kragendübeln im Abstand von maximal 30 cm befestigt werden. Wird dieser Abstand größer, biegt sich die Schiene durch. Die Folge ist eine wellige Fassade im unteren Bereich. Zudem müssen Schienen absolut waagerecht ausgerichtet sein. Ein Gefälle von wenigen Millimetern auf mehreren Metern summiert sich schnell zu sichtbaren Fehlern in der Fluchtlinie der Dämmplatten darüber.
Der Vergleich: Kleben vs. Dübeln vs. Kombinieren
Viele Hausbesitzer fragen sich: Muss ich überhaupt dübeln, wenn ich schon klebe? Oder reicht Kleber allein? Die Antwort hängt von der Höhe des Gebäudes und der Art der Dämmung ab. Rein geklebte Systeme sind nur in Ausnahmefällen zulässig, meist bei niedrigen Gebäuden mit sehr guter Haftkraft des Untergrunds. In der Praxis hat sich das "Kleben und Dübeln" durchgesetzt.
Das Dübeln übernimmt die mechanische Last, besonders bei Winddrucksog. Der Kleber sorgt für den flächigen Anschluss und verhindert Hinterlüftung. Ein reines Dübeln ohne Kleber ist fast immer falsch, da die Punkte lasten die Dämmplatte lokal belasten und Risse im Putz verursachen können.
| Methode | Toleranzausgleich | Eignung | Risiko bei Fehlern |
|---|---|---|---|
| Kleben & Dübeln | Bis 2 cm | Standard für die meisten Objekte | Mittel (Putzrisse) |
| Nur Kleben | Gering | Niedrige Gebäude, ebene Wände | Hoch (Ablösung) |
| Schienen + Dübel | Bis 3 cm | Ungenaue Altbauten, Sockel | Niedrig (hohe Stabilität) |
Interessant ist die Option mit Schienen, die nicht nur am Sockel, sondern auch als vertikale Führungsschienen genutzt werden können. Diese Systeme können Fassadentoleranzen bis zu 3 cm ausgleichen, während geklebte Systeme oft nur 2 cm schaffen. Für unebene Altbauwände ist das ein entscheidender Vorteil. Allerdings erfordert dies präzise Vermessung vor der Montage.
Häufige Stolperfallen in der Praxis
Wir haben Umfragen unter Fachbetrieben ausgewertet, um die typischsten Fehler zu identifizieren. Laut einer Erhebung des Zentralverbands des Deutschen Handwerks (ZDH) benötigen 68 % der Betriebe Nachschulungen in genau diesen Bereichen:
- Falsche Einschraubtiefe (42 %): Der Nagel ragt zu weit heraus oder sitzt zu tief. Beides ist problematisch. Ragt er heraus, stört er beim Auftragen des Armierungsmörtels. Sitzt er zu tief, fehlt die Haltekraft.
- Zu wenige Dübel (37 %): Oft wird aus Kostengründen oder Zeitmangel gespart. Doch weniger Dübel bedeuten höhere Last pro Dübel. Das überschreitet die zulässigen Werte, besonders bei Sturmereignissen.
- Fehlende Abdichtung (29 %): Besonders an Fensterlaibungen, Rollladenkästen und Sockeln wird die elastische Abdichtung vergessen. Hier entsteht später Schimmel oder Frostschaden.

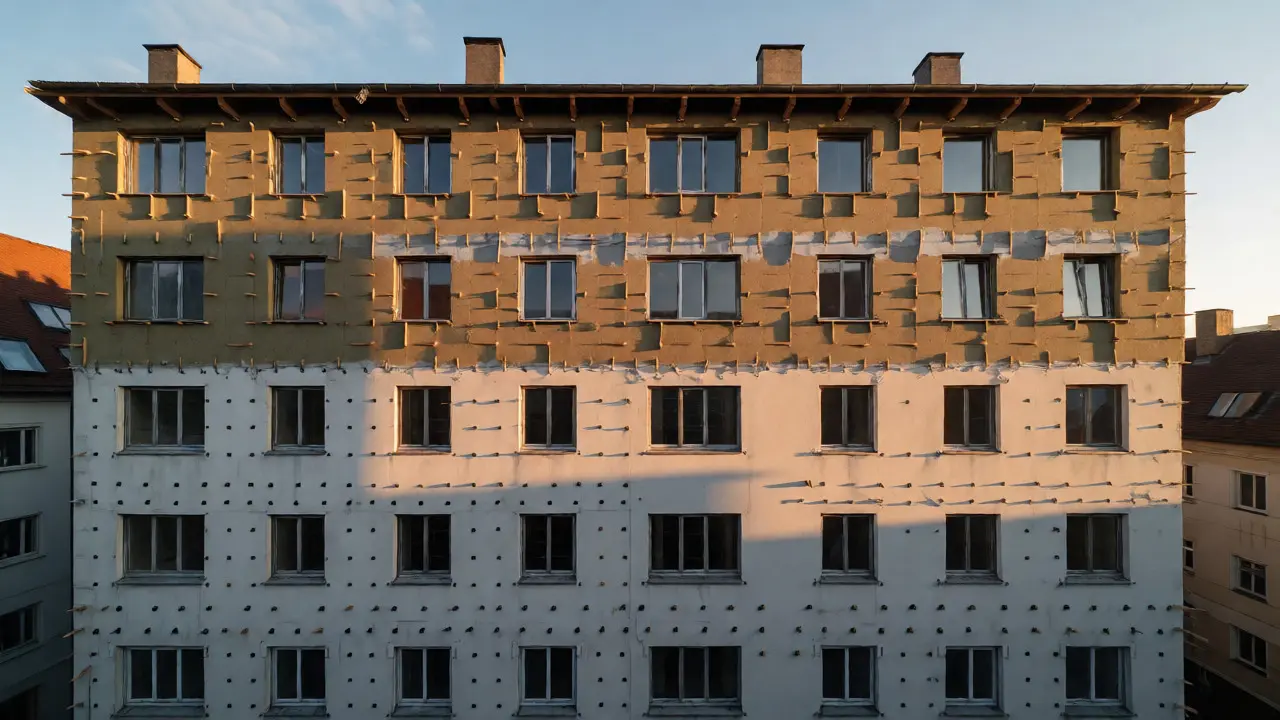

- Kreuzfugen: Dämmplatten müssen im Versatz verlegt werden. Kreuzfugen (wo vier Ecken aufeinandertreffen) sind Schwachstellen für Risse. Sie sind strikt verboten.
Ein weiterer Punkt ist die Dokumentation. Neue AbZ-Vorgaben ab 2025 verlangen, dass die Dübelanzahl und -position dokumentiert werden. Wer hier schludert, hat im Schadensfall ein Beweismittelproblem gegenüber Versicherungen oder Gewährleistungsansprüchen.
Zukunftssicher montieren: Was sich 2026 ändert
Die Anforderungen steigen. Durch die novellierte Energieeinsparverordnung (EnEV 2024) und das Gebäudeenergiegesetz (GEG) werden dickere Dämmschichten vorgeschrieben. Ab 2026 ist eine Mindestdämmstärke von 20 cm in vielen Kontexten Standard. Das stellt neue Anforderungen an die Dübellänge und die Hebelwirkung.
Längere Dübel übertragen größere Kräfte auf den Untergrund. Deshalb werden Dübel mit integrierter Wärmebrückenoptimierung immer wichtiger. Hersteller wie fischer entwickeln Produkte wie den UX-Dübel, der sogar ohne Vorbohren in bestimmte Holzunterkonstruktionen funktioniert. Das beschleunigt die Montage, erfordert aber sauberes Arbeiten.
Auch digitale Hilfsmittel kommen. Die DGfW plant Apps, die Handwerkern vor Ort basierend auf Windlastberechnungen die korrekte Dübelanzahl anzeigen. Das nimmt die Subjektivität raus. Nutzen Sie solche Tools, wenn verfügbar. Sie sparen Diskussionen mit Sachverständigen.
Wie viele Dübel brauche ich pro Quadratmeter?
Das hängt von der Gebäudehöhe, der Windlastzone und dem Untergrund ab. Standardwerte liegen oft bei 4 bis 8 Dübeln pro m². In Randzonen (Ecken, Dachüberstände) kann die Zahl deutlich höher sein. Immer die statische Berechnung oder die Systemzulassung des Herstellers konsultieren.
Darf ich normale Nägel statt WDVS-Dübel verwenden?
Nein. Normale Nägel leiten Kälte direkt in die Fassade (Wärmebrücke) und bieten keine ausreichende Zugkraft für Dämmplatten. WDVS-Dübel sind speziell konstruiert, um Lasten zu verteilen und thermisch zu entkoppeln.
Was tun, wenn ein Bohrloch zu groß geworden ist?
Niemals einfach weiterdübeln! Das Loch muss repariert werden. Füllen Sie es mit passendem Mörtel oder Spachtelmasse auf, lassen Sie es trocknen und bohren Sie neu an einer leicht versetzten Stelle. Ein zu weites Loch bietet keinen Halt.
Ist eine Sockelschiene wirklich notwendig?
Ja, sie ist essentiell. Sie schützt die empfindliche Dämmkante vor mechanischer Beschädigung, bildet eine saubere Unterkante und dient als Feuchtigkeitsbarriere. Ohne sie drohen Frostschäden und Ungezieferbefall an der Sockelzone.
Welche Rolle spielt die Temperatur bei der Montage?
Dübeln selbst ist temperaturunabhängig, aber der Kleber und Putz sind es. Bei Temperaturen unter 5 °C oder direkter Sonneneinstrahlung sollten Sie pausieren, da die Haftung leidet. Dübel halten zwar, aber das Gesamtsystem braucht optimale Bedingungen zum Aushärten.
